• 项目名称：中央空调节能案例

  项目单位：

  项目时间：2016/03/14

中央空调节能原理：

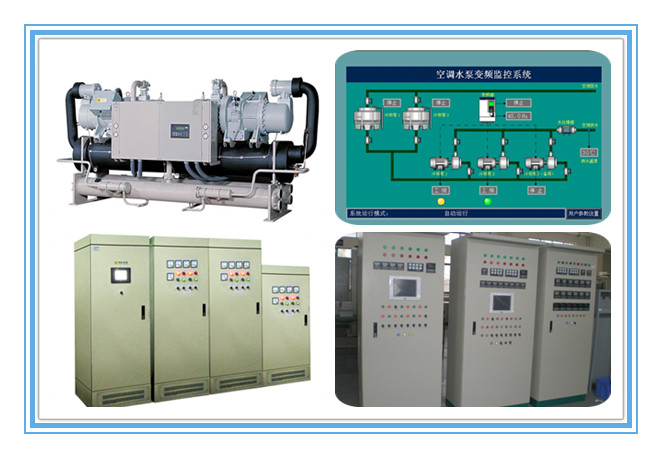

　　XBZD-KT系统是由智能PLC，触摸人机界面，高性能变频器和各种传感器组成（如下图）。

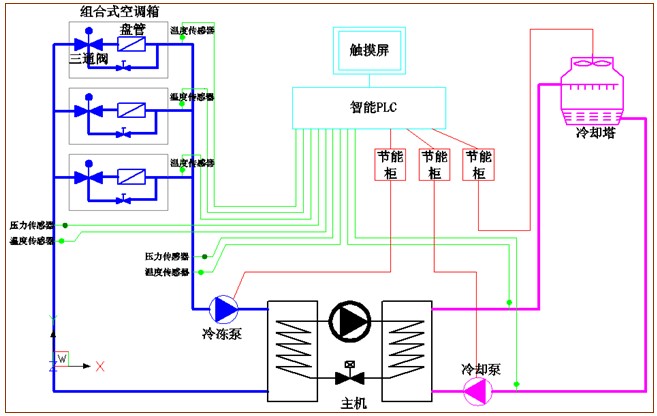

      我公司XBZD-KT系统系统通过各种传感器采集到空调各部分运行数据，包括：环境温湿度，室内温湿度，冷冻进水温度，冷冻出水温度，冷却进水温度，冷却出水温度，冷媒水压差（由于中央空调系统实际运行形式差别很大，以上参数按需求采集）送到PLC进行综合运算；再把空调负荷参数传输给盘管风机节能柜、冷冻泵节能柜、冷却泵节能柜、冷却塔风机节能柜。盘管风机节能柜、冷冻泵节能柜、冷却泵节能柜、冷却塔风机节能柜使用变频设备控制盘管风机、冷冻泵、冷却泵、冷却塔风机按空调负荷能量运行，使空调负荷能量在各分系统中得到平衡传递，最大限度降低运行能耗（如上图）。同时把各设备运行数量、运行频率等参数反馈给智能PLC。本系统还可扩充与办公PC通信，实现远程监控。

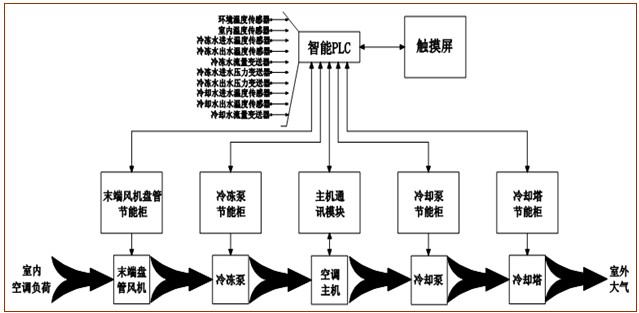

下面是XBZD-KT系统整体示意图：

　　（1）采用智能LCD显示器和PLC控制，自动化程度高，操作简便自动化程度高。

　　（2）自动跟踪负荷的变化，自动调整主机温度，自动控制水泵，风机节能运行。控制主机节能10%左右，冷媒水泵、冷却水泵节能40%,冷却塔节能30%。

　　（3）对中央空调的冷媒水系统、冷却水系统实现参数集中监测，设备自动化控制。

　　（4）自动控制冷媒水、冷却水流量，确保中央空调主机的安全运行。

　　（5）控制水泵软启动运行，减少大电流和机械冲击。

　　（6）尽可能减少电气线路及水系统的更改工作量，缩短技术改造工期。

湖南****大学终身教育服务中心

主楼和副楼两套中央空调系统节能案例：

　　主楼中央空调系统含有：506KW离心制冷主机2台；冷媒水泵75KW  3台；热水泵30KW 2台；冷却水泵75kW  3台；冷却塔11KW 4台。

　　附楼中央空调系统含有：281KW离心制冷主机1台；冷媒水泵37KW  2台；热水泵18.5KW 2台；冷却水泵45kW  3台；冷却塔5.5KW 2台。

　　总计投资费用65万，经测算，一年节约电费近200万元。
