• 项目名称：冷却塔风机水泵节能改造

  项目单位：嘉兴**化工有限公司

  项目时间：1970/01/01

项目名称：冷却塔风机水泵节能改造

项目单位：嘉兴**化工有限公司

项目地点：浙江嘉兴

项目时间：2016年

项目内容：改造3台冷却塔风机水泵。

一、节能项目概述

1.1、项目名称

邻硝11KW总尾气风机节能改造项目

邻硝45KW冷却塔风机节能改造项目

邻硝18.5KW真空泵节能改造项目

1.2、改造效益

邻硝11KW总尾气风机节能改造每年节省电费1.6万元。

邻硝45KW冷却塔风机节能改造每年节省电费2.5万元。

邻硝18.5KW真空泵节能改造每年节省电费0.9万元。

二、邻硝11KW总尾气风机节能改造项目

2.1、邻硝11KW总尾气风机现状

l 邻硝总尾气离心风机设计容量偏大，采用风阀调节风量，电能浪费大。

l 此场所要求防爆，电机等电气控制达到防爆要求。

l 如若更换小容量风机达到节能要求，工程改动量大，影响生产。

2.2、总尾气风机节能方案

总尾气风机安装变频器，风阀完全打开，变频调节风机风量，节能运行。

技术要求：

l 现场电气安装达到防爆要求，线管采用镀锌管套丝安装，并可靠接地。

l 变频器载波频率可调，平滑输出波形，降低谐波对防爆电机绝缘潜在损害。

l 变频器输出安装补偿电路，进一步平滑输出波形。

l 带工频备用旁路运行功能。

l 电气改造工作量小。

l 11KW总尾气风机变频控制箱跟45KW冷却塔风机变频控制箱整合到一起。

三、邻硝45KW冷却塔风机节能改造项目

3.1、邻硝45KW冷却塔风机现状

邻硝45KW冷却塔风机采用手动工频运行模式。冬天手动启动运行，水温过低，冷却塔挂冰严重，会损坏设备；手动停止后，如未及时启动，冷却水温过高，达不到冷却效果。

冬天工频运行，冷却风量过大，浪费电能。

3.2、总尾气风机节能方案

45KW冷却塔风机安装变频器，采用智能控制器对水温进行PID恒温控制，冬天节能运行。

技术要求：

1. 在冷却水池安装温度传感器控制箱显示水温，采用智能控制器对水温进行PID恒温控制。

2.冷却塔风机电机处于高湿环境，变频器载波频率可调，平滑输出波形，降低输出电流谐波份量对电机绝缘损害。

3.变频器输出安装补偿电路，进一步平滑输出波形。

4.带工频备用旁路运行功能。

5. 电气改造工作量小。

6.跟11KW总尾气风机变频控制箱整合为一台箱体。

四、邻硝18.5KW真空泵节能改造项目

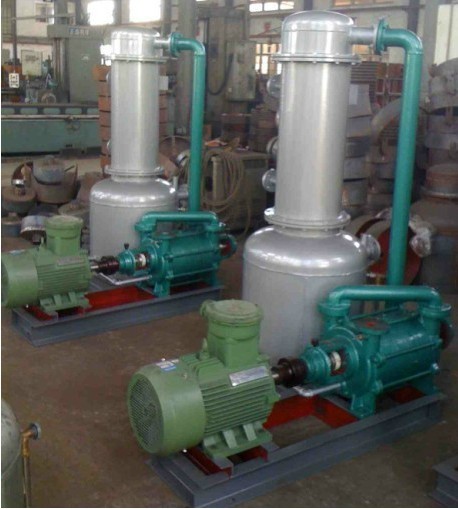

4.1、邻硝18.5KW真空泵现状

邻硝两台18.5KW真空泵采用手动工频一用一备运行模式。设计容量偏大，在冬天采用气动鼓膜阀旁通泄气的模式将真空度维持在-0.088Mpa。

旁通泄气，浪费电能。

4.2、总尾气风机节能方案

两台18.5KW真空泵安装一台变频器一拖二控制，采用智能控制器对真空度进行PID恒压控制，冬天节能运行。

技术要求：

1. 将原有真空传感器信号整合到真空泵变频控制箱，采用智能控制器对真空度进行PID恒压控制。

2.原有启动鼓膜阀调节功能保留，正常工作中不作泄气调节。

3. 变频器载波频率可调，平滑输出波形，降低输出电流谐波份量对电机绝缘损害。

4.一拖二控制节能控制，带工频备用旁路运行功能，一台变频运行，另外一台可以随时工频启动。

5. 电气改造工作量小。

五、节能分析

5.1、11KW总尾气风机节能分析。

（1）、当前风机运行负载约为70%。

（2）、每天运行24小时，每年运行330天。

（3）、节电率可达40%以上，按40%节电率计算。

（4）、工业电价0.65元/度。

（5）、每年节省电量为：24552度

（6）、每年节省电费约为：1.6万元

5.2、45KW冷却塔风机节能分析。

（1）、当前风机运行负载约为50%。

（2）、每天运行24小时，每年节能运行200天。

（3）、平均节电率可达25%以上，按25%节电率计算。

（4）、工业电价0.65元/度。

（5）、每年节省电量为：37800度

（6）、每年节省电费约为：2.5万元
